Estanque de retención de aguas pluviales sobre una galería de 400 años

Proyecto: Estanque de retención de aguas pluviales Ziegenschleppe Schneeberg/Erzgebirge, Alemania Productos: Bentofix® BFG 5000 | Secudrain® 201 WD 601 201 | Secugrid® 200/40 R6 | Secugrid® 60/60 Q6

Proyecto: Estanque de retención de aguas pluviales Ziegenschleppe Schneeberg/Erzgebirge, Alemania

Productos: Bentofix® BFG 5000 | Secudrain® 201 WD 601 201 | Secugrid® 200/40 R6 | Secugrid® 60/60 Q6

            13-_Datei 00870_ES_Case_Study_Storm_water_retention_pond_Ziegenschleppe_Schneeberg_Germany_15-03-2022_Ar-4813-_Datei 00870_ES_Case_Study_Storm_water_retention_pond_Ziegenschleppe_Schneeberg_Germany_15-03-2022_Ar-49

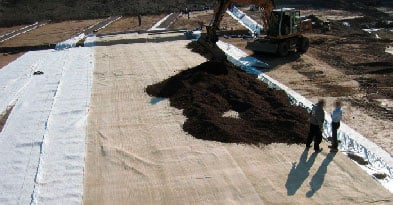

            Fig. 1 Instalación de Bentofix con una barra esparcidora                    Fig. 2 Colocación de tierra de cobertura sobre el GCL Bentofix

Desafío

Para mejorar la capacidad de retención de agua y la situación de protección contra las devastadoras inundaciones en el afluente Zwickauer Mulde tras las devastadoras inundaciones del Mulde y el Elba en 2002, se crearon zonas de retención de agua adicionales. En la ciudad de Schlema, se construyó en 2005 un estanque de retención de aguas pluviales con un volumen de utilización de aproximadamente 23.400 m³. Los componentes principales también incluían una entrada y dos salidas como estructura de hormigón armado, un aliviadero de emergencia como rampa rugosa, 28m de canal de drenaje DN1400 y, además, todo el equipo mecánico y eléctrico de la estructura de entrada.

En Schneeberg (Erzgebirge), Alemania, Se practicó la minería durante más de 500 años. Un reto especial es que el estaque de retención de aguas pluviales de Ziegenschleppe tuvo que construirse sobre una antigua galería minera debido a las restringidas condiciones espaciales. En principio, se esperaban asentamientos, hundimientos y fallos del terreno en la zona de las antiguas minas, lo que tampoco se podía descartar en este lugar.

Naue participó en el diseño de este proyecto (análisis de estabilidad, recomendaciones de instalación, selección de geosintéticos), en el suministro de los geosintéticos y en colaboración con la empresa constructora y los ingenieros consultores responsables en las obras de acompañamiento.

          13-_Datei 00870_ES_Case_Study_Storm_water_retention_pond_Ziegenschleppe_Schneeberg_Germany_15-03-2022_Ar-5013-_Datei 00870_ES_Case_Study_Storm_water_retention_pond_Ziegenschleppe_Schneeberg_Germany_15-03-2022_Ar-51

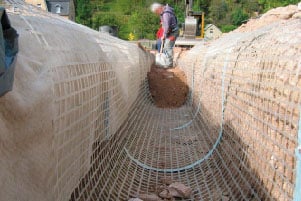

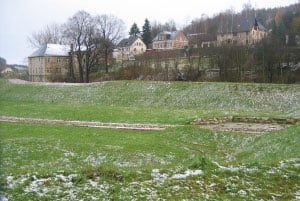

                                     Fig. 3 Relleno de la zanja de anclaje                                           Fig. 4 Proyecto tras su finalización

Solución

El departamento de ingeniería de aplicaciones del Grupo de Naue, BBG Bauberatung Geokunststoe, recomendó la siguiente estructura para el estanque de retención de aguas pluviales en la zona del terreno existente:

Se instalaron aproximadamente 3,000 m2 de una geomalla de poliéster uniaxial (PET) Secugrid® como refuerzo de la base en la zona de la galería en peligro de derrumbe "Fürstenstollen". La anchura de la fractura era aquí de 1.50 m, y la longitud de anclaje era de 15 m en la dirección horizontal. La instalación se llevó a cabo hasta aproximadamente 5 m dentro de la zona del talud, directamente sobre el subsuelo in situ. En el caso de un embalse completo de la cuenca hasta 5.60 m, se asumió una duración de la carga admisible de 40 días.


Se utilizaron más de 10,000 m2 de esteras de drenaje Secudrain® para sustituir una capa de drenaje granular. Así, el drenaje y el alivio de las aguas subterráneas y artesianas en la zona de la base y el talud podrían construirse con la ayuda de un método de construcción que ahorra recursos y es respetuoso con el medio ambiente. La estera de drenaje se instaló debajo del sistema de barrera única Bentofix® geosynthetic clayliner (GCL), que cubría toda la cuenca. El GCL se cubrió con una capa de tierra de 30 a 60 cm.

La estera de drenaje Secudrain® también se utilizó en la zona del talud, que -al igual que en la base del estanque- se instaló debajo del Bentofix® GCL. Por razones de estabilidad, el GCL se cubrió con una geomalla de PET biaxial Secugrid® (para la estabilización del talud). A continuación se cubrió la zona con una capa de tierra de 30 a 60 cm de espesor. En total, se instalaron unos 30.000 m2 de geosintéticos.
