En la ingeniería de depósitos de residuos mineros, la protección de los recursos hídricos es una prioridad crítica que trasciende el cumplimiento normativo. El uso de geomembranas como barreras de fondo se ha consolidado como una de las soluciones de ingeniería con geosintéticos para minería más eficaces, logrando niveles de estanqueidad que los materiales naturales difícilmente pueden igualar de forma económica.
¿Por Qué las Presas de Jales Requieren Impermeabilización?
Los jales mineros contienen partículas finas y compuestos químicos residuales derivados del procesamiento metalúrgico. Dependiendo del tipo de mineral explotado, estos residuos pueden incluir:
- Sulfuros.
- Metales pesados.
- Soluciones cianuradas.
- Arsénico.
- Mercurio.
- Reactivos químicos industriales.
Cuando el agua entra en contacto con estos materiales, puede producirse lixiviación y generación de drenaje ácido de roca (DAR), uno de los principales mecanismos de contaminación minera.
Impermeabilización de Presas de Jales con Geosintéticos: Diseño según NOM-141 e ICOLD
El Marco Normativo Mexicano: NOM-141-SEMARNAT-2003
La NOM-141-SEMARNAT-2003 constituye el principal instrumento regulatorio para depósitos de jales en México. Esta norma establece requisitos para:
- Caracterización del sitio.
- Diseño de ingeniería.
- Construcción.
- Operación.
- Monitoreo.
- Clausura y post-clausura.
Su enfoque principal es prevenir riesgos ambientales y proteger los recursos hídricos.
Determinación de la Peligrosidad del Residuo
Antes de definir cualquier sistema de revestimiento, la norma exige evaluar la peligrosidad del residuo mediante estudios específicos.
Pruebas de Extracción
Estas pruebas permiten determinar la concentración de:
- Metales pesados.
- Metaloides.
- Sustancias tóxicas lixiviables.
Si los valores exceden los límites permisibles, el depósito requiere medidas especiales de confinamiento.
Balance Ácido-Base (ABA)
El ABA es esencial para evaluar el potencial de generación de drenaje ácido de roca (DAR). La relación crítica es:
PN / PA ≤ 1.2
Donde:
- PN = Potencial de Neutralización.
- PA = Potencial de Acidez.
Cuando el valor es igual o menor a 1.2, el jal se considera potencialmente generador de ácido y exige barreras impermeables obligatorias.
Evaluación de la Vulnerabilidad del Acuífero
Uno de los aspectos más relevantes de la NOM-141 es la incorporación del Índice de Vulnerabilidad Acuífera (VAq). Este parámetro considera:
- Profundidad del nivel freático.
- Confinamiento hidráulico.
- Granulometría del subsuelo.
- Litología de materiales superiores.
Clasificación del Acuífero
Cuando:
VAq > 0.25
el acuífero se clasifica como vulnerable.
Si además el jal es peligroso, la instalación debe incorporar sistemas de impermeabilización de baja permeabilidad o geomembranas sintéticas.
Soluciones de impermeabilización: De Suelos a Geosintéticos
El diseño de un sistema de impermeabilización de fondo parte de una premisa técnica: la permeabilidad del sistema no debe exceder de 1.0×10−7 cm/s.
La Barrera Tradicional de Arcilla Compactada
Históricamente, el sistema más simple consistía en una capa de arcilla compactada de al menos 90 cm de espesor. Esta se coloca generalmente al 95% de su contenido de agua óptimo del lado húmedo de la curva de compactación.
- Desafío Geotécnico: En muchas zonas mineras, la disponibilidad de bancos de arcilla es limitada. Esto ha obligado a los ingenieros a recurrir a materiales semi-impermeables que requieren espesores de hasta 4.0 metros para lograr el mismo factor de seguridad contra filtraciones.

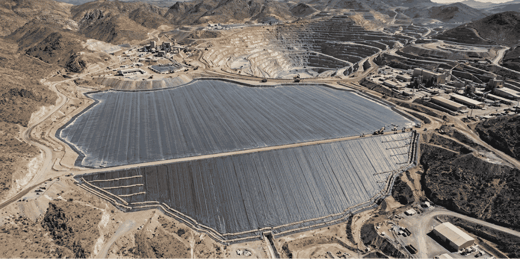

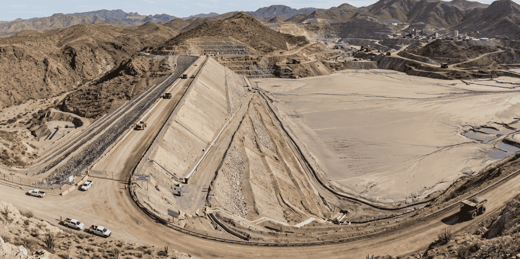

Geomembranas HDPE y LLDPE: Solución Moderna para Presas de Jales
Desde su introducción masiva en la década de los 80, las geomembranas de polietileno han revolucionado el control de filtraciones.
- HDPE (Polietileno de Alta Densidad): Ofrece una resistencia química excepcional ante lixiviados agresivos y una baja permeabilidad al vapor de agua, siendo la opción preferida para el fondo de los vasos de disposición.
- LLDPE (Polietileno Lineal de Baja Densidad): Su mayor flexibilidad la hace ideal para conformar superficies irregulares y para su uso en patios de lixiviación (Heap Leach Pads), donde la acomodación del material es crítica.
Factores de Seguridad y Criterios ICOLD/CDA
Para garantizar una gestión proactiva del riesgo, el diseño debe alinearse con los Factores de Seguridad (FS) objetivo establecidos por organismos internacionales como el Boletín 194 del ICOLD:
| Condición de Estabilidad | FS Mínimo Objetivo |
| Operación Normal (Estático / Largo Plazo) | ≥1.5 |
| Operación Normal (Estático / Largo Plazo) | ≥1.1 |
| Análisis Post-Licuefacción (Resistencia Residual) | ≥1.2 |
La impermeabilización de presas de jales con geosintéticos representa uno de los mayores avances de la ingeniería minera moderna. La integración de geomembranas, sistemas compuestos y criterios de diseño alineados con NOM-141 e ICOLD permite reducir significativamente los riesgos de contaminación y mejorar la estabilidad de los depósitos de residuos mineros.
Hoy, el diseño de TSFs ya no puede limitarse únicamente al cumplimiento regulatorio. Las exigencias ESG, la gestión de riesgos y la protección de los recursos hídricos obligan a implementar soluciones avanzadas capaces de garantizar desempeño hidráulico y geotécnico a largo plazo.
En LDM, comprendemos la importancia de los geosintéticos para minería y su papel en la seguridad y sustentabilidad de las operaciones mineras. Por ello, contamos con uno de los stocks más grandes en geomembranas, geotextiles y soluciones de impermeabilización para presas de jales, patios de lixiviación y sistemas de contención minera, ayudando a desarrollar proyectos más seguros, eficientes y resilientes frente a los desafíos ambientales del futuro. Contáctanos.
Preguntas frecuentes (FAQs)
1. ¿Cómo se determina si un sistema de impermeabilización con geomembrana es estable al deslizamiento?
La estabilidad se evalúa mediante un análisis de interfaz que compara la resistencia al corte de la parte inferior del revestimiento (soil liner) frente a la superior (overliner). Un diseño robusto debe considerar un factor de seguridad (FS) mínimo de 1.5 para condiciones estáticas de largo plazo. Si la fricción de la interfaz se reduce en un 50% debido a una mala preparación, el FS puede caer a niveles críticos de 1.32, comprometiendo la integridad estructural.
2. ¿Qué criterios de diseño hidrológico e hidráulico se aplican a las barreras de fondo en México?
Según la NOM-141-SEMARNAT-2003, el diseño debe considerar la regionalización hidrológica para definir periodos de retorno adecuados. En instalaciones de consecuencia extrema, ICOLD y CDA exigen que el sistema soporte la Inundación de Diseño (IDF) y, en cierre, la Precipitación Máxima Probable (PMP) para evitar desbordamientos y erosión.
3. ¿Qué diferencias existen entre el método convencional y el de paneles de drenaje para el control de filtraciones?
El método convencional de muros drenantes se limita a profundidades de 15–18 m. En cambio, los paneles de drenaje con concreto plástico actúan como topes estables y permiten alcanzar hasta 27 m, logrando una captación de filtraciones más profunda y efectiva en acuíferos complejos.
4. ¿Cuál es el impacto del pH en los materiales geosintéticos utilizados en presas de jales?
En ambientes con pH > 9, los geotextiles de poliéster se degradan por hidrólisis y pierden resistencia. Por ello, para proteger geomembranas en TSFs se recomienda utilizar geotextiles de polipropileno, que mantienen su integridad y función de protección a largo plazo.
